Lab8000+

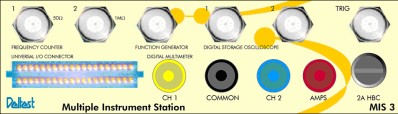

LAB 8000+

Module

d’instruments

de laboratoire



Présentation

Le LAB 8000 + est destiné aux bureaux d’étude, au contrôle, à l'éducation, au laboratoire et à la maintenance de tout dispositif électronique (carte, système, …).

Télécharger  la documentation





FONCTIONS SPÉCIFICATIONS
Oscilloscope à mémoire numérique, disposant de deux canaux avec trigger externe. Bande passante de 100 Mhz (5 GE/s en mode ERS). Enregistrement rapide et comparaison des courbes. 26 fonctions de mesures automatiques.



Multimètres digitaux disposant de deux canaux AC et DC en tension jusqu’à 400 volts. Mesure de courant AC et DC jusqu’à 2 Ampères. Mesure de résistance jusqu’à 20 MΩ. Possibilité d’établir des statistiques sur les maximas, minimas, et les moyennes



Compteur Fréquencemètre
deux canaux de 2 Hz à 150 Mhz pour la mesure de fréquence, période, Tr/Mn, compteur. Possibilité d’établir des statistiques sur les maximas, minimas, et les moyennes



Générateur de fonction
de 0,1 Hz à 10 Mhz, 3 formes d’ondes disponibles (sinus, carré, triangle). Variation de l’amplitude, de rapport cyclique et l’offset DC. Modulation interne de 400 Hz pouvant être appliqués aux signaux AM/FM.




Entrées sorties universelles, 4 canaux analogiques et 4 canaux numériques, les canaux analogiques peuvent mesurer et commander des tensions de -9 volts jusqu’à 9 volts aussi bien que des sources de courant jusqu’à 20 mA. Les canaux numériques sont configurables en entrées et sorties compatibles TTL.




Grâce aux séquences de test, l’ensemble des instruments et de leurs configurations sont sauvegardés. Le LAB 8000 + permet la vérification globale d’une carte ou de tout dispositif électronique, les réglages les plus divers ainsi que le contrôle fonctionnel final et de conformité.

Oscilloscope :
  • Canaux : 2 + trigger externe
  • Vitesse d’échantillonnage : 50 ME/s (5 GE/s en mode ERS
  • Mémoire : 64 KBytes par canal
  • Bande Passante : > 100 Mhz
  • Couplage : AC, DC, GND
  • Impédance d’entrée : 1 MΩ, 25 pF
  • Vitesse de balayage : 5 ns/div jusqu’à 5 s/div
  • Tension d’entrée maxi : 100 VDC
Multimètres digitaux :
  • Canaux : 2
  • Impédance d’entrée : 10 MΩ
  • Statistiques : maximas, minimas, et moyennes
  • Canal 1 :
    • Type : DC et AC tension
    • Échelle de tension : 0 à 400 V
    • Résolution : DC 0,005 %, AC 0,05 % pleine échelle
  • Canal 2 :
    • Type : DC et AC tension,
    • DC et AC courant, Ohmmètre
    • Échelle de tension : 0 à 400 V
    • Échelle en courant : 0 à 2 A
    • Échelle en ohmmètre : 0 à 20 MΩ
    • Résolution : tension DC 0,005 %, AC 0,05 %, courant DC
    • et AC 1 mA, ohmmètre 0,01 % pleine échelle
Générateur de fonctions :
  • Forme d’onde : sinus, carré, triangle, monocoup
  • Fréquence : 0,1 Hz à 10 Mhz, résolution de 0,1 %
  • Largeur d’impulsion : 100 ns à 10 s
  • Type de modulation : AM, FM, PWM
  • Fréquence de modulation : 400 Hz en interne
  • Rapport cyclique : 20 % à 80 %, résolution de 1 %
  • Amplitude : 0 V à 5 V, résolution 50 mV
  • DC offset : -7,5 V à 7,5 V, résolution 50 mV
  • Temps de descente : 25 nS
  • Impédance de sortie : 50 Ω
Entrées / sorties universelles :
  • Nombre de canaux : 4 analogiques, 4 digitaux
  • Canaux analogiques :
    • Type : sorties tension, entrées tension,
    • sorties courant, entrées courant
    • sorties tension : -9 V à +9 V résolution 10 mV
    • Entrées tension :  -10 V à +10 V résolution 10 mV
    • Entrées/sorties courant : 0 à ±20 mA résolution 10 µA
  • Canaux numériques :
    • Type : voies logiques configurables en entrée ou sortie
    • Tension : Compatible TTL
