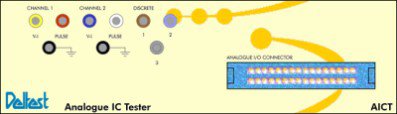

Analog 8000

Analog 8000

Le test

analogique

fonctionnel



Présentation

L’ANALOG 8000 est destiné à tous ceux qui réparent les cartes électroniques en maintenance ou en fabrication de petites séries. L’ANALOG 8000 vise principalement le marché des cartes analogiques de tous types et de toutes complexités incluant des composants discrets de puissance tel que Triac, Thyristor, etc.

Télécharger  la documentation





FONCTIONS SPÉCIFICATIONS
Testeur fonctionnel manuel des composants (sur et hors carte) de type analogiques, opto, convertisseurs de données, transistors, triacs, thyristors etc. en test fonctionnel, mesure des connexions et des tensions.

Cette fonction affiche graphiquement tous les chronogrammes des tests analogiques appliqués sur les entrées, ceux relevés sur les sorties ainsi que toutes les différences en mode comparaison logicielle.

Pour les composants analogiques, la méthode est surtout basée sur des injections et mesures de tensions et courants propres à chaque composant analogique afin d’en déterminer le bon fonctionnement.

L'ensemble de ces paramètres, pour chacun des composants analogiques, est stocké dans une bibliothèque analogique (près de 10 000 composants). Il suffit d’appeler le nom du composant à tester, de clipper celui-ci, de lancer la fonction «TEST» et l’ANALOG 8000 indiquera si le composant est BON ou DÉFECTUEUX.

Analyse dynamique des Signatures Analogiques (ASA) principalement destiné aux cartes analogiques de puissance ( cartes alimentation par exemple), équipées de Triacs, Thyristors, transformateurs, grosses capacités, inductances etc.

L'ASA possède 2 générateurs d’impulsions ajustables (en type, début, fin et niveau pour la commande des composants nécessitant un déclenchement fonctionnel et dynamique (Triacs, Thyristor, FET, etc.).
Types de test :
  • V/I, V/T, I/T
  • fonctionnel
  • connexions : court-circuit au 0 V ou au Vcc, circuit ouvert ou flottant, lien entre broches, charge au 0 V ou au Vcc, signal, etc.
  • tensions : gamme 10 V (résolution 10 mV)
Test et comparaison : Direct par deux sondes ou clips de test ou logiciel après enregistrement par sondes ou clips de test

Types de signaux : sinus, rampe, triangle

Fréquences de test : 21 fréquences de 37,5 Hz à 12 KHz

Tensions de test : 9 tensions de 2 V c/c à 50 V c/c

Résolution mesure en tension : 12 bits

Résolution mesure en courant : 12 bits

Mesure de résistance : Gammes de 0,1 à 20 MΩ

Courant de test : 1 µA à 150 mA

2 générateurs d'impulsions entièrement paramétrables :
  • Mode : positif, négatif, bipolaire, continu
  • Niveau ajustable de -10 V à +10 V
  • Début et arrêt ajustable graphiquement
    avec affichage automatique des valeurs
  • Durée de l’impulsion de 0.4 µs à 26,32 ms
    suivant la fréquence de test utilisée.
  • Type d’impulsion
    • Positive 0 V à +10 V
    • Négative 0 V à –10 V
    • Bipolaire (positive et négative) +10 V à –10 V
    • Continu +10 V à –10 V
